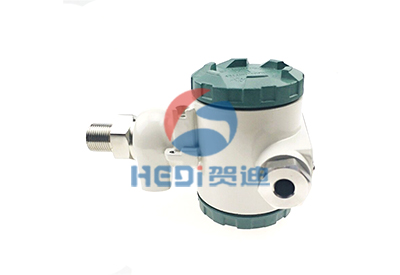

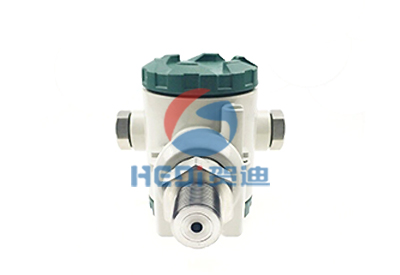

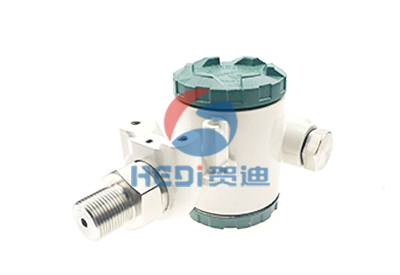

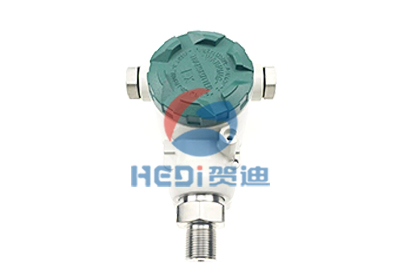

HDP401(标准型-不带显示) HDP401S(数显型) HDP401H(高温型)HDP401HS(高温数显型)

HDP400系列工业型压力变送器采用不锈钢结构件配合2088工业级外壳，扩散硅或单晶硅高精度感应芯片及先进的生产工艺，具有灵敏度高(可达0.1%F.S)、性能稳定及良好的抗冲击能力，且结构小巧、紧凑，有良好的防潮能力和优异的介质兼容性.

---

产品概述及特点：
A、采用高精度感压芯片，不锈钢结构件配合工业级外壳，进口弹性体原件；
B、先进的制造工艺，具有零点、满量程补偿，温度补偿；
C、高精度和高稳定性放大集成电路，抗干扰能力强，准确度高（可达0.1%）；
D、全封焊结构、抗冲击、耐疲劳、可靠性高；
E、可选用RS485 通信协议，半双工工作方式，最高通讯速率57600BPS ；
F、可配带四位半LED或LCD数字显示，同时具备4-20mA输出和RS485通讯功能；
G、介质温度可达800度，连接方式螺纹、法兰、快速接口等；

---

产品应用：
A、液压及气动控制系统；
B、石化、环保、空气压缩；
C、楼宇自动化、恒压供水系统；
D、工业过程检测与控制；实验室压力校验
F、电站运行巡检、机车制动系统；
E、城市管网、油田管道、大小型水电站的压力网络通过RS485总线组成双绞线网络，特别适用于计算机控制系统中

---

产品主要参数：
被测介质： 气体、液体及蒸气
量 程： -100kPa～0～100MPa～1000MPa间任意可选
压力输出： 模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
数字量输出：RS485、I2C

综合精度： ±0.1%FS、±0.25%FS、±0.5%FS；
供 电： 10～36V
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻： 电流输出型:最大800Ω; 电压输出型:大于50KΩ
介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
环境温度：-20～85℃
储存温度：-40～90℃
相对湿度： 0～95% RH
密封等级： IP65/IP66
过载能力： 150%FS
响应时间： ≤10mS
稳 定 性： ≤±0.15%FS/年
振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
压力连接： G1/8、R1/4、M14*1.5、M20×1.5、DN25等，其它形式可依据客户要求设计
连接螺纹材料： 304/316L不锈钢

---

常规型产品尺寸(单位mm)：

---

选型说明：
HDP401-1M-mA-C-DN50
量程：0～1MPa；输出：4～20mA；精度：0.5%FS；安装形式：法兰DN50；结构：标准型
HDP401S-60M-4R-B-M20
量程：0～60MPa；输出：RS485；精度：0.25%FS；安装形式：螺纹M20X1.5；结构：数显型
l其它要求需文字形式说明，如介质温度600℃、平膜型、压差型等

HDP401S工业型压力变送器2088工业型压力变送器支持OEM! 支持非标订制! 源头厂家!数字显示压力变送器可依据客户要求设计
